Menene Tsarin Infrared Electro-Optic (EO/IR) kuma Yaya Yayi Aiki?
2026-03-10 2660

Tsarin Infrared Electro-Optic (EO/IR) fasahohi ne da ke gano abubuwa ta amfani da makamashin haske da zafi.Waɗannan tsarin na iya aiki ko da a cikin duhu, hazo, hayaki, ko wasu ƙananan yanayin gani inda kyamarorin al'ada bazai yi aiki da kyau ba.Saboda wannan ikon, ana samun tsarin EO/IR a cikin tsaro, sararin samaniya, tsaro, robotics, da tsarin kulawa.Wannan labarin ya bayyana abin da tsarin EO / IR yake, yadda suke aiki, manyan abubuwan da suka shafi su, ƙalubalen ƙira, aikace-aikace, da kuma yanayin fasaha na gaba.

Katalogi

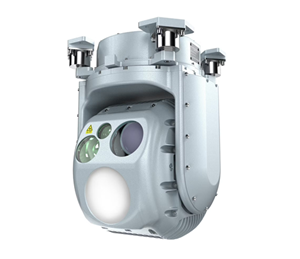

Hoto 1. Electro-Optic Infrared System

Menene Tsarin Infrared Electro-Optic?

An Tsarin Infrared Electro-Optic (EO/IR). nau'i ne na firikwensin tsarin da ke amfani da haske da zafi don ganowa da duba abubuwa.Yana ya haɗa sassa na gani (kamar ruwan tabarau da kyamarori) tare da sassan lantarki (kamar masu sarrafa sigina da nuni) zuwa ƙirƙirar hotuna ko tattara bayanai.

Bangaren lantarki na nufin tsarin yana amfani da haske da fasahar lantarki don ɗauka da sarrafa hotuna.Sashin infrared yana nufin zai iya gano ƙarfin zafi wanda abubuwa ke bayarwa.Dangane da wannan, tsarin EO/IR na iya ganin abubuwa ko da yake duhu, m, hayaki, ko wuya a gani tare da kyamarori na al'ada.

Tsarin EO/IR yawanci ya haɗa da ruwan tabarau, infrared na'urori masu auna sigina, masu sarrafa hoto, kuma a nuni allo.Lenses suna tattara haske ko zafi daga abubuwa, na'urori masu auna firikwensin suna gano shi, kuma na'urorin lantarki suna canza shi zuwa hoto ko bayanan da mutane za su iya gani da amfani da su.

Tun da duk abubuwa suna samar da wasu zafi, tsarin EO / IR na iya samowa da bin abubuwa ta hanyar gano bambancin zafi daga yankin da ke kewaye.Wannan ya sa su dace da sa ido, tsaro, kewayawa, da tsarin soja, musamman idan ganuwa ba ta da kyau.

Yadda EO/IR Systems ke Aiki

Hoto 2. Tsarin Gano EO/IR

Tsarin Infrared Electro-Optic (EO/IR) yana aiki ta hanyar gano haske da zafi daga abubuwa da juya shi zuwa hotuna.Waɗannan tsarin suna taimaka wa mutane ganin abubuwa ko da duhu ne ko da wuya a gani.

Na farko, a ruwan tabarau yana tattara haske ko makamashin zafi daga abubuwa a cikin muhalli.Wannan makamashi na iya zama haske mai gani ko zafin infrared wanda abubuwa ke samarwa a zahiri.

Na gaba, a firikwensin yana gano haske ko zafi da ruwan tabarau ya tattara.Sannan firikwensin ya canza wannan makamashi zuwa siginar lantarki.

Bayan haka, an na'ura mai sarrafa lantarki tana karanta sigina kuma yana maida su hoto.Hakanan tsarin zai iya inganta hoton don abubuwa su kasance masu haske.

A ƙarshe, da hoto yana bayyana akan allo ko duba.Wannan yana ba ku damar lura da wurin, gano abubuwa, ko waƙa da motsi ko da a cikin duhu, hayaki, hazo, ko wasu yanayin ƙarancin gani.

Babban Abubuwan Tsarin EO/IR

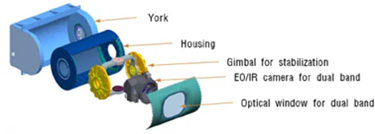

Hoto 3. EO/IR Gimbal Kayan Kamara

An yi tsarin Infrared Electro-Optic (EO/IR) daga sassa da yawa waɗanda ke aiki tare don gano haske ko zafi da ƙirƙirar hotuna.Kowane bangare yana da takamaimai rawar gani wajen kamawa da sarrafa bayanai daga muhalli.

Lens na gani

Ruwan tabarau na gani yana tattara haske mai gani da kuzari daga abubuwa.Ruwan tabarau na gani yana mai da hankali kan wannan makamashi akan firikwensin don haka tsarin zai iya gano abin da ake nufi a fili.

Infrared Detector ko Sensor

Mai gano infrared yana jin ƙarfin zafi da abubuwa ke fitarwa.Mai gano infrared yana canza hasken infrared da aka gano zuwa siginar lantarki wanda tsarin zai iya aiwatarwa.

Mai sarrafa sigina

Mai sarrafa siginar yana karɓar siginar lantarki daga mai ganowa.Mai sarrafa siginar yana sarrafa waɗannan sigina kuma yana canza su zuwa hotuna ko bayanai masu amfani.

Nunin Hoto ko Tsarin fitarwa

Tsarin nuni yana nuna maka hoton ƙarshe.Yana iya gabatar da hotuna masu zafi, hotuna da ake iya gani, ko haɗe-haɗen hotuna akan allo ko na'urar sa ido.

Sashin sarrafawa da sarrafawa

Ƙungiyar sarrafawa tana sarrafa yadda tsarin ke aiki.Yana sarrafa saituna, sarrafa bayanan tsarin, kuma yana taimakawa aiwatar da ayyuka kamar gano abu da bin diddigi.

Kalubalen ƙira na Fasahar EO/IR

Akwai wasu ƙalubale waɗanda dole ne ku yi la'akari da su yayin zayyana tsarin Infrared na Electro-Optic (EO/IR):

Haɓaka ayyuka - Dole ne tsarin yayi aiki da kyau a yanayin yanayi daban-daban, a lokuta daban-daban na rana, da kuma yanayi daban-daban.Ya kamata har yanzu ganowa da nuna abubuwa a sarari ko da a cikin hazo, hayaki, duhu, ko wasu yanayi masu wahala.

Iyakoki, nauyi, da ƙarfi (SwaP). - Ana amfani da tsarin EO/IR a cikin jiragen sama, jiragen sama, ko tauraron dan adam inda sarari da iko ke iyakance.Dole ne ku kiyaye tsarin ƙananan, nauyi, da ingantaccen makamashi yayin da kuke ci gaba da aiki mai kyau.

La'akarin farashi - Haɓakawa da samar da tsarin EO / IR na iya zama tsada.Dole ne ku tsara tsarin a hankali don yin aiki da kyau yayin kiyaye farashi mai dacewa.

Tsarin tsari - Tsarin EO/IR ya ƙunshi sassa da yawa, kamar na'urori masu auna firikwensin, ruwan tabarau, na'urori masu sarrafawa, da na'urori masu sarrafawa.Duk waɗannan sassan dole ne suyi aiki tare daidai, wanda zai iya sa tsarin ya zama mai rikitarwa don ƙira da gwadawa.

Kalubalen masana'anta - Gina tsarin EO/IR na iya buƙatar hanyoyin masana'antu na musamman da ingantaccen taro.Wannan na iya sa samarwa ya fi wahala kuma yana buƙatar kulawa mai inganci.

Kwaikwayo da Model na EO/IR Systems

Kwaikwayo da yin samfuri ana buƙatar matakai don ƙirƙira tsarin Infrared Electro-Optic (EO/IR).Wadannan hanyoyin suna ba ku damar gwadawa da nazarin yadda tsarin zai yi aiki kafin gina ainihin kayan aiki.

A cikin simulation, zaku iya ƙirƙirar a samfurin kama-da-wane na tsarin EO/IR ta amfani da software na kwamfuta.Wannan ƙirar na iya haɗawa da sassa kamar ruwan tabarau na gani, mai gano infrared, na'urorin lantarki, da yanayin muhalli.Ta amfani da waɗannan samfuran, zaku iya lura da yadda tsarin ke gano haske ko zafi da kuma yadda hoton zai bayyana.

Simulation kuma yana taimaka muku tsinkaya tsarin aikin.Za su iya gwada yadda tsarin EO/IR ke aiki a yanayi daban-daban, irin su rana, dare, hazo, ko gano nesa mai nisa.Wannan yana taimakawa inganta ƙira da gyara matsalolin da wuri.

Wani fa'idar simulation ita ce yana rage lokacin ci gaba da farashi.Maimakon gina samfura na zahiri da yawa, zaku iya gwada ƙira daban-daban ta amfani da ƙirar kwamfuta.

Tsarin EO / IR yana da rikitarwa, kwaikwaiyo da ƙirar ƙira suna taimaka muku haɓaka ƙirar ƙira, haɓaka ingancin hoto, da tabbatar da ingantaccen aiki kafin ƙirƙirar tsarin.

Kayayyakin Ansys don Ci gaban EO/IR

Don warware ƙalubalen ƙira na tsarin Infrared Electro-Optic Infrared (EO/IR), Ansys yana ba da kayan aikin kwaikwayo da yawa waɗanda ke taimaka muku yin nazari da haɓaka aikin tsarin kafin gina ainihin kayan aikin.Ta amfani da waɗannan kayan aikin tare, zaku iya kwaikwayi halayen gani, tasirin muhalli, da aikin tsarin.

Ansys Zemax OpticStudio ana amfani da shi don ƙira da kuma nazarin tsarin gani kamar ruwan tabarau, madubai, da sassan hoto.Yana taimaka maka nazarin yadda haske da infrared radiation ke tafiya ta hanyar tsarin da kuma yadda suke mayar da hankali ga mai ganowa.

Jawabin Speos yana taimakawa yin kwatankwacin yadda tsarin EO/IR ke yi a ainihin mahalli.Kuna iya nazarin tasirin yanayin yanayi kamar hazo, ruwan sama, hayaki, da yanayin haske daban-daban.Wannan yana taimakawa haɓaka ganuwa tsarin da aikin ganowa.

Ansys Lumerical ana amfani da shi don daidaita abubuwan photonic da opto-electronic.Yana taimaka muku fahimtar yadda haske ke hulɗa tare da kayan aiki da na'urori a cikakken matakin.

Ansys AVxcelerate Sensors yana taimakawa samfuri da gwada halayen firikwensin a cikin mahallin kama-da-wane.Yana ba ku damar kimanta yadda na'urori masu auna firikwensin ke yin tuƙi ko yanayin aiki daban-daban.

Kit ɗin Kayan aikin Ansys Systems (STK) an yi shi don nazarin aikin firikwensin EO/IR akan dandamali kamar tauraron dan adam, jirgin sama, da sauran tsarin motsi.STK yana taimaka muku kwaikwayi manufa da kimanta ɗaukar hoto da iya ganowa.

Aikace-aikace na EO/IR Systems

Ana amfani da tsarin Infrared Electro-Optic (EO/IR) a fagage da yawa tunda suna iya gano abubuwa ta amfani da haske da zafi, ko da a cikin duhu ko rashin gani.

Soja da Tsaro - Ana amfani da shi don gano manufa, sa ido, sa ido, da hangen nesa na dare a cikin ayyukan soja.

Aerospace da Aviation - An samo shi a cikin jirgin sama da tauraron dan adam don lura da yanayi, bin abubuwa, da inganta kewayawa da aminci.

Tsaro da Sa ido - A cikin kyamarori don saka idanu akan gine-gine, iyakoki, da wuraren jama'a.Suna taimakawa gano mutane ko ababen hawa ko da a cikin ƙananan haske ko kuma mummunan yanayi.

Motoci masu cin gashin kansu da Robotics - Don gano cikas, gane abubuwa, da taimakawa injina su tafi lafiya.

Ayyukan Bincike da Ceto - Don gano mutane a cikin duhu, hayaki, ko wuraren bala'i ta hanyar gano zafin jiki.

Kula da Masana'antu - An yi amfani da shi don duba yanayin zafi na inji da kayan lantarki don gano zafi ko kuskure.

Kula da Muhalli - Aiwatar don lura da namun daji, nazarin yanayin yanayi, da gano canje-canje a yanayin zafi ko yanayin zafi.

Yanayin gaba a Fasahar EO/IR

Fasahar Infrared Electro-Optic (EO/IR). yana ci gaba da ci gaba yayin da aka haɓaka sabbin na'urori masu auna firikwensin, hanyoyin sarrafawa, da ƙirar tsarin.Ana sa ran tsarin EO/IR na gaba zai yi amfani da shi mafi girma-ƙuduri infrared ganowa don samarwa mafi bayyane da sauransu cikakkun hotuna na thermal.Wadannan tsarin kuma suna zama karami da haske, yana sauƙaƙa amfani da su a cikin jirage marasa matuƙa, motoci, da na'urori masu ɗaukar nauyi.

Sabbin ƙira na nufin rage amfani da wutar lantarki yayin da ake ci gaba da aiki mai ƙarfi. Hankali na wucin gadi da koyon injin Hakanan ana haɗa su don taimakawa ganowa, ganowa, da bin abubuwa ta atomatik a cikin hotunan EO/IR.Ingantattun dabarun sarrafa hoto suna taimakawa rage hayaniya da haɓaka ingancin hoto.Yawancin tsarin EO/IR na zamani kuma ana haɗa su da wasu fasahar ji kamar Radar, LiDAR, da GPS don samar da ingantacciyar ganewa da sanin halin da ake ciki.Wadannan canje-canjen suna sa tsarin EO/IR ya fi dacewa, abin dogara, da kuma dacewa a wurare kamar tsaro, sararin samaniya, tsaro, robotics, da kuma kula da muhalli.

Kammalawa

Tsarin Infrared Electro-Optic (EO/IR) yana taimakawa ganowa da lura da abubuwa ta amfani da haske da zafi.Suna iya aiki a cikin mawuyacin yanayi inda kyamarori na yau da kullun ba za su iya ba.Tare da ingantattun na'urori masu auna firikwensin, kayan aikin kwaikwayo, da sabbin fasahohi, tsarin EO/IR yana ci gaba da haɓakawa.Za a ci gaba da buƙatar waɗannan tsarin a fagage da yawa kamar tsaro, sararin samaniya, tsaro, da sa ido kan muhalli.
